В случае объемного заряда также можно рассмотреть случай свободного электрета, когда верхний электрод отсутствует (удален на «бесконечность»). В пределе при s1→∞ из (20) и (21) получаем:

E1=0 (27)

(28) https://fastprint.info типография деловая печать одинцово.

Таким образом, вне электрета поле также будет равно нулю. Остается найти только напряженность поля внутри диэлектрика,

Пусть ρ(х)

имеет вид:

а

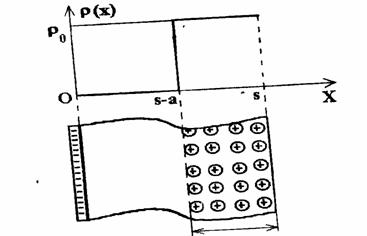

Рис. 15. Свободный электрет с «прямоугольным» распределением объемного заряда

Для нахождения поля Е(х) внутри пленки будем рассматривать две области: от х=0 до х=s-а, где заряд отсутствует, и от х=s-а до s, где плотность заряда постоянна и равна ρ0. Соответственно интегралы будут отличны от нуля только при интегрировании в пределах от s-a до s:

(x<s-a) (30)

(31)

Объединяя, получим выражение для Е(х):

Распределение поля внутри пленки показано на рис. 16

Рис. 16 Распределение напряженности электрического поля внутри свободного электрета с «прямоугольным» распределением заряда

Как видно из рисунка, в области, где заряд отсутствует, электрическое поле однородно, а в области однородного распределения заряда - неоднородно, так как линейно убывает по мере приближения к поверхности.
