В настоящее время предложено и исследовано большое количество способов компенсации дисперсии. Их можно разделить на следующие три класса [7]:

- способы компенсации дисперсии, основанные на управлении пространственным распределением дисперсии волоконно-оптической линии связи (ВОЛС) для обеспечения нулевого суммарного (интегрального) значения дисперсии для всей линии;

- способы компенсации дисперсии, основанные на управлении передатчиком или приемником излучения;

- способы компенсации дисперсии, использующие нелинейные оптические эффекты для управления пространственно - временными характеристиками светового импульса.

Принцип компенсации дисперсии, основанный на управлении пространственным распределением дисперсии волоконно-оптической линии связи заключается в том, что в ВОЛС между участками телекоммуникационного волокна устанавливаются устройства, дисперсия которых равна по величине и противоположна по знаку дисперсии предшествующего им участка телекоммуникационного ОК. Можно рассматривать хроматическую дисперсию как фазовый сдвиг между разными длинами волн сигнала. В компенсирующем волокне фазовый сдвиг постоянен, что предполагает только статический метод компенсации. В идеальном случае фазовый сдвиг спектральных компонент полностью компенсируется в устройстве - компенсаторе хроматической дисперсии. Этот принцип поясняет рис. 4.1.

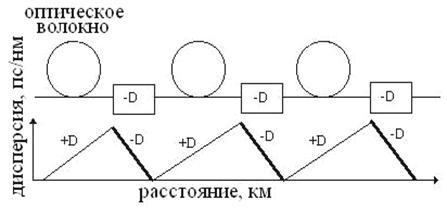

Рис. 4.1. Применение устройства компенсации дисперсии

Большинство типов телекоммуникационного волокна в рабочей области спектра обладает положительной дисперсией, поэтому для их компенсации используются устройства с отрицательной дисперсией.

Наиболее распространенными устройствами для компенсации дисперсии ВОЛС являются:

- отрезки компенсирующего дисперсию волокна (DCF);

- устройства на основе брэгговских дифракционных решеток с изменяющимся периодом решетки;

- интерферометрические устройства.

Класс устройств, основанных на управлении пространственным распределением дисперсии волоконно-оптической линии связи для обеспечения нулевого суммарного значения дисперсии для всей линии, является наиболее удобным и находит наибольшее практическое применение.

Ко второму классу относятся устройства, использующие либо модуляцию передаваемого сигнала, либо специальную обработку сигналов на фотоприемнике для восстановления информации. Наиболее широко в этом классе применяются устройства компенсации дисперсии, основанные на внесении линейной частотной модуляции передаваемого сигнала (чирпировании сигнала), знак которой противоположен модуляции, возникающей в ОВ.

К классу нелинейно-оптических методов компенсации хроматической дисперсии относится инверсия спектра световых сигналов в середине линии связи. Принцип работы инверторов спектра основан на явлении обращения волнового фронта (ОВФ), которое заключается в преобразовании одной волны в другую с идентичным распределением амплитуды и фазы и с противоположным направлением распространения. ОВФ получают методом четырехволнового смешения [8]. В этом методе в нелинейной среде интерферируют четыре световых пучка. Три из них подаются извне: объектный пучок, который требуется обратить, и две опорные волны. Опорные пучки, распространяющиеся навстречу друг другу, имеют обычно плоский волновой фронт и одинаковую частоту, ту же, что и объектный пучок. Объектный пучок может направляться в среду с любого направления. Четвертый — генерируемый пучок — обращен по отношению к объектному. В результате прохождения устройства инверсии импульс сохраняет свою форму, но передний фронт становится длинноволновым, а задний фронт – коротковолновым. Инвертор устанавливается в середине линии связи, поэтому из-за дисперсии во второй половине линии восстанавливается первоначальная форма оптического импульса.
