При изучении раздела физики "Колебание и волны" в последние годы в школьной практике применялась установка с генератором СВЧ. Она в 3х сантиметровом диапазоне позволяла демонстрировать практически все свойства электромагнитных волн (отражение, преломление, фокусировки, интерференции, дифракции и т.д.). В данной работе предложено применение принципиально иного устройства, использующего в качестве СВЧ генератора маломощный диод Ганна.

Упрощенный вариант данной установки представлен на рисунке 9.

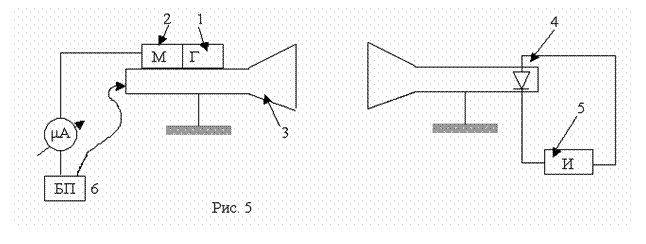

Блок схема УНП:

1 - генератор СВЧ; 2 - модулятор; 3 - передающая антенна; 4 - приемная дипольная антенна с диодом (ДКВ - 7М); 5 - индикатор излучения (гальванометр М1032, осциллограф); 6 - блок питания (ВС - 24 М).

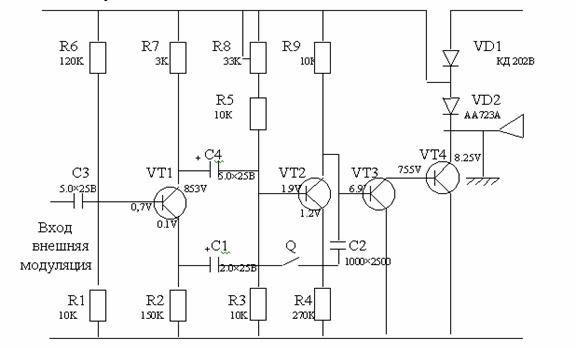

На рисунке 10 приведена принципиальная схема передающего устройства (1,2, рис.9). Данной схемы нет ни в одном описании к данной установке широко распространенной в школе. Режим внутренней модуляции осуществляется с помощью ВК-1 который представляет собой переключатель типа тумблер установленный с соответствующим обозначением.

Рис. 10

В результате проведенных исследований предложен элементарный вариант установки.

Схема элементарного передающего устройства. 1-Х1 КД 202В (защитный диод), 2- диод Ганна АА723А.

Вариант представленный на рис. 11 также хорошо работает, но модуляции осуществляется за счет пульсирующего тока стандартного блока питания ВС-24М (см. рис.9).
