В монокристаллах германиевых сплавов, выращенных из расплава, обнаружены ряды краевых дислокации, расположенных параллельно тем последовательным положениям, которые принимает поверхность раздела жидкость-твердая фаза в процессе затвердевания [5]. Они возникают из-за флуктуации концентрации примеси, а отсюда и параметра решетки у поверхности раздела фаз. Дислокации, по-видимому, образуются потому, что они понижают энергию упругих напряжений между соседними слоями кристалла, имеющими различные параметры решетки. Они наблюдались в монокристаллах сплавов германия с 6 ат.% кремния, германия с 0.2 ат.% олова и германия с 0.2 ат.% бора, но никогда не были обнаружены в монокристаллах германия или кремния, содержащих менее 10-4 ат.% примеси.

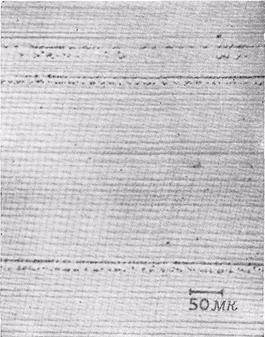

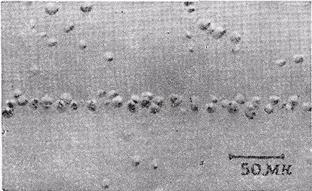

рис. Дислокационные ямки травления, расположенные вдоль полос роста в кристалле Ge94Si6 при различных увеличениях. Поверхность отполирована и протравлена смесью CP-4, выявляющей краевые дислокации в германиевых сплавах в виде ямок травления. Смесь также выявляет флуктуации состава в виде полос.

Ямки располагаются строго параллельно полосам флуктуации состава, из чего понятна причина их возникновения. Ряды выявляются парами, что связано с полосчатостью состава сплава, формирующейся при росте слитка; при этом они появляются только вдоль некоторых полос, это обусловлено тем, что дислокации образуются лишь тогда, когда градиент концентрации достигает критического значения, связанного с упругим напряжением, необходимым для образования дислокации.

Эти дислокации могут значительно снижать время жизни носителей заряда в германиево-кремниевых сплавах и отрицательно сказываться на параметрах приборов, изготовленных из таких сплавов.
