Рентгено-структурный анализ был применен для определения параметров элементарных ячеек в исследуемых на природу окраски кристаллах галита. Был поставлен вопрос - есть ли разница в параметрах элементарных ячеек соли окрашенной в синий цвет и соли неокрашенной. Для анализа были приготовлены 10 образцов порошков (по пять каждой разности). Образцы галита дробились и измельчались в яшмовой ступке так, как это делалось для приготовления образцов для полуколичественного спектрального анализа. Рентгеновские диффрактограммы получены в лаборатории структурного анализа Г.Каблисом.

При помощи рентгеновского излучения CuKa (1,54нм) были получены обзорные рентгенограммы и детальная форма рефлекса (200). На обзорных рентгенограммах различие наблюдается между синей и бесцветной солью только в интенсивности пиков (у синей соли главный максимум на 3,5 % больше чем у бесцветной при том же положении). На рис.3 приводится обзорная рентгенограмма бесцветного образца галита (у других образцов рентгенограммы сходны с приведенной).

Определение параметра элементарной ячейки произведено по рефлексу (200). Условия при которых наблюдаются дифракционные рефлексы, задается законом Вульфа-Брегга:

(3.1)

где d - межплоскостное расстояние, Q - угол дифракционного максимума, l - длина волны рентгеновского излучения, n - порядок дифракции. Для кристаллов кубической сингонии можно записать следующее соотношение между параметром элементарной ячейки и индексами Мюллера и величиной межплоскостного расстояния между сетками, обуславливающими данный рефлекс:

(3.2)

Комбинируя данное выражение с условием возникновения рефлекса при n=1 получаем:

(3.3)

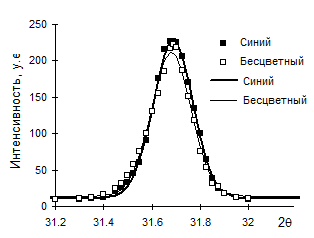

Для более точного определения угла дифракции контур рефлекса (200) аппроксимировался функцией Гаусса (рис.4):

(3.4)

где А - площадь под контуром, W - его полуширина, Xc - положение центра, X - текущее значение угла 2Q. В пределах погрешности измерений синяя и бесцветная разности не различаются по названным параметрам. Положение рефлекса (200) и параметры элементарной ячейки в образцах представлены в таблице 1.

Таблица 1

Значения углов и параметров элементарных ячеек в исследуемых образцах.
