Анализ полученных спектров поглощения позволяет сделать следующие выводы:

1) Спектры оптического поглощения прозрачных бесцветных образцов не имеют максимумов поглощения, но наблюдается его общий рост в УФ полосе, что очевидно связано с рассеянием света на включениях. Коэффициенты поглощения варьируют в диапазоне 0,07 - 0,25 мм-1 - 0,1 - 0,6 мм-1.

2) В спектрах оптического поглощения окрашенных образцов присутствуют полосы с положением максимумов:

1. 1.84-2.04эВ (654-606нм)

2. 2.37-2.48эВ (522-498нм)

3. 2.79-2.90эВ (443-426нм)

4. 3.20-3.42эВ (386-361нм)

5. 3.49-3.70эВ (354-334нм)

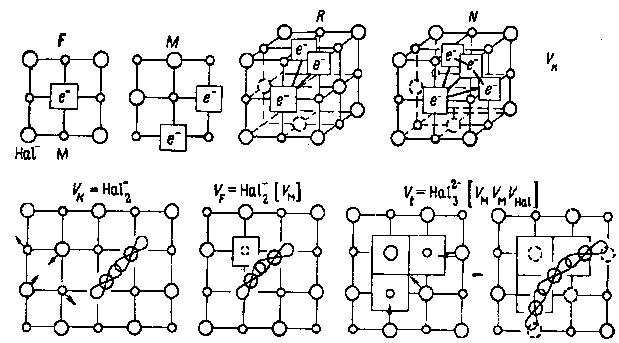

К. Пшибрамом [11] производится следующая интерпретация в обозначении максимумов - диапазон 1.84-2.04эВ приписывается к коллоидным частицам, 2.37-2.48эВ к R-центрам, 2.79-2.90эВ к F-центрам, 3.20-3.42эВ к V1-центрам, 3.49-3.70эВ к V2-центрам. Центры R, M, N, являются F-агрегатными центрами, схематическое изображение их структуры представлено на рис.7.

Для описания F-центра можно использовать простейшую водородоподобную модель. В этой модели F-центр рассматривается как электрон с эффективной массой m0, который захвачен кулоновским потенциалом, экранированным средой с оптической диэлектрической проницаемостью e¥ [21]. Модель F-центра нашла прямое подтверждение с помощью электронного парамагнитного резонанса и двойного резонанса, показавших, что захваченный анионной вакансией электрон F-центра одинаково взаимодействует с шестью ближайшими окружающими его катионами.

Таким образом, уровни энергии и волновые функции можно легко получить с помощью их значений для атома водорода. Постоянная Ридберга (R) уменьшается в e¥-2 раз, а боровский радиус увеличивается в e¥ раз. Доминирующим оптическим переходом будет аналог перехода 2S®2P обладающий энергией DЕ @ 3/4e¥-2 Ry, где Ry=Rch=13,6 эВ. Оценим энергию перехода F-центра, оптическая диэлектрическая проницаемость для NaCl e¥ =2,34 [22]: DЕ @ 3/4*(2,34)2*13,6@2,5эВ. Определенное нами значение энергии перехода в F-центрах составляет около 2,8эВ. Отсюда следует, что даже такая простая модель F-центра хорошо описывает наблюдаемое оптическое поглощение.

М-центр образован двумя электронами, захваченными на смежных анионных вакансиях. Он может рассматриваться как два смежных F-центра и как таковой является простейшим из F-агрегатных центров. Осью М-центра в галогенидах щелочных металлов является направление (110).

R-центр состоит из трех соседних F-центров в кристалле галогенида щелочного металла. F-центры расположены в вершинах равностороннего треугольника; дефект имеет ось [111].

Vk-центр - автолокализованная дырка. Он не является дефектом в обычном смысле: это не вакансия, не примесь внедрения и не какая-либо другая примесь. Это просто отсутствие электрона в валентной зоне, вызывающая значительное локальное искажение решетки. Искажение уменьшает подвижность дырки, создавая возможность наблюдать ее оптически как и в случае обычного дефекта. По своим характеристикам этот дефект близок к молекулярному иону Cl2-.
