Съемка всех спектров рентгенолюминесценции производилась при щели 3нм, скорости сканирования 1нм в секунду, постоянной времени 0,5 секунд, скорости записи самописца на ленту 720 мм/час, при разных, коэффициентах усиления сигнала. Полученные спектры РЛ образцов (рис.13) во всех случаях содержат интенсивную полосу рекомбинационной люминесценции на F-центрах с максимумом при 390 нм, осложненную на длинноволновом крыле менее интенсивной полосой рекомбинации электрона на Vk - центрах и узкой полосой на ее коротковолновом крыле. Предположительно узкая полоса может быть отнесена к примесным центрам Ag+ [23].

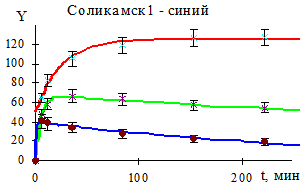

Для данных полос РЛ обнаружены весьма ощутимые эффекты разгорания и тушения, поэтому были проведены эксперименты по изучению кинетики РЛ. Для этого образец помещался на кристаллодержатель РЛ-установки и без промежуточного выключения рентгеновского источника производилась повторная запись спектра до времени экспозиции 4-5 часов. Примеры изменения интенсивности излучения на разных длинах волн приведены на рис.14 и в полном объеме даны в Приложении (рис.5)

Полоса излучения 390 нм почти во всех случаях постепенно возрастала в интенсивности и достигала стационарного значения. Интенсивности излучения при 250 и 460нм быстро достигали максимума в первые минуты облучения и в дальнейшем медленно спадали. Т.е. в ходе облучения происходит изменение спектрального состава излучения. Кроме того было обнаружено, что характер изменения интенсивности полос излучения в ходе рентгеновской экспозиции зависит от процедуры подготовки препарата. Если для съемки спектра используется кристалл, растертый в порошок, то наблюдается начальный скачек интенсивности излучения, а затем дальнейший спад к стационарному значению того же уровня, что и монокристалле. В следующем разделе подробно рассмотрим процессы накопления центров окраски под действием рентгеновского излучения.
