Для моделирования процесса природного окрашивания соли были произведены эксперименты по изучению накопления дефектов под действием рентгеновского излучения. Эксперимент по облучению одной пластины, как правило, занимал один день, в течение которого суммарное время облучения достигало 5-6 часов. В случае же с синим Польским образцом эксперимент продолжался три дня и суммарное время облучения составило 18,1 часа. Перерывы между съемками составили в сумме 74 часа. Их приходилось делать из-за невозможности производить облучение образца безостановочно. Для того, чтобы перерывы не влияли на проведение эксперимента образец хранился в морозильной камере, в герметичной емкости с силиконовыми шариками, при температуре приблизительно минус 10С0. Образцы во время облучения находились на расстоянии примерно 15см от выходного окна. В процессе облучения, через различные промежутки времени, производилась съемка спектров поглощения на спектрофотометре SPECORD UV VIS.

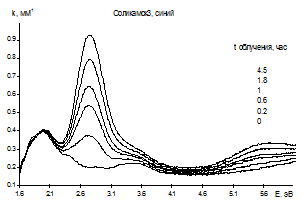

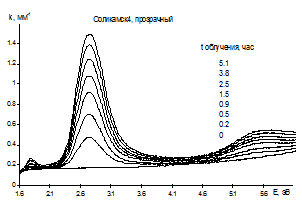

На рис.15, 16 приведены спектры поглощения синего и прозрачного образца Соликамск3 в ходе пошагового облучения. Спектры поглощения всех образцов представлены на рис.3 Приложения.

В спектрах оптического поглощения синих образцов происходит интенсивное увеличение поглощения в полосе F-центра, а также небольшое, но ощутимое прибавление в полосе U-центра. Коллоидный максимум незначительно возрастает и сдвигается примерно на 0,1 эВ в сторону коротких волн. В образцах Соликамск1,2 можно наблюдать очень слабое, но заметное приращение оптического поглощения в полосе 1.8эВ, т.е. М-центров. На спектрах поглощения исходно прозрачного хорошо виден рост оптического поглощения в полосе 2,7 эВ, что соответствует энергии поглощения F-центра, а также в полосе 5,6 эВ, что соответствует U-центрам. Также можно наблюдать у прозрачных образцов рост поглощения в полосе 1,8 эВ, что соответствует M-центрам. Таким образом в ходе рентгеновского облучения происходит образование главным образом F-центров и частичная их агрегатизация в M- центры. Благодаря интенсивному образованию F-центров к концу процесса облучения прозрачные образцы приобретают насыщенную желто-коричневую, а синие - сине-зеленую окраску.
