Протекание по заземляющему устройству (ЗУ) значительных токов КЗ в сетях высокого напряжения приводит к возникновению перепадов потенциалов в пределах ЗУ. Средний потенциал ЗУ относительно удаленной земли также повышается. Таким образом, значительные разности потенциалов оказываются приложенными к вторичным кабелям (как проходящим в пределах ЗУ объекта, так и выходящим за его пределы) и соответствующим входам аппаратуры.

Кроме того, протекание токов КЗ в силовых ошиновках и по элементам ЗУ создает магнитное поле, амплитуда которого часто составляет сотни А/м. Это поле создает наводки на вторичные кабели в случае их сближения с трассой протекания тока КЗ. В реальности оба фактора часто действуют одновременно, вызывая значительные перенапряжения, опасные для аппаратуры и даже изоляции кабелей. Магнитное поле при КЗ опасно и для самой аппаратуры, если последняя размещается вблизи ошиновок или пути растекания тока КЗ по элементам ЗУ. Отметим, что случаи расположения ошиновок над зданиями ОПУ с помещениями РЩ, узлов связи и т.п. достаточно типичны (см. рис. 3).

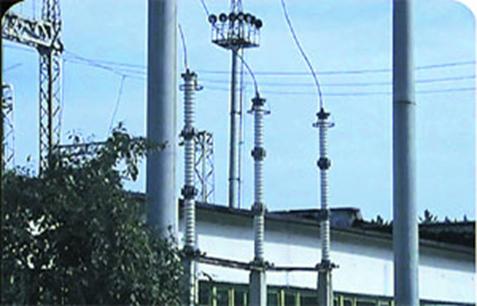

Рис. 3. Расположение силового оборудования рядом со

зданием ОПУ на одной из типовых подстанций

При расследовании причин повреждения аппаратуры в одном из региональных диспетчерских управлений, например, было выявлено растекание тока молнии практически через все здание вблизи элементов систем связи, АСУ, сигнализации. В результате имели место массовые повреждения элементов этих систем. Причиной ряда повреждений, согласно проведенному анализу, явилось непосредственное воздействие импульсного электромагнитного поля на аппаратуру. По приближенной оценке, напряженность магнитного поля в месте размещения аппаратуры составила от 300 до 1000 А/м, что может представлять угрозу даже для специальной аппаратуры в промышленном исполнении, не говоря уже о компьютерах и АТС офисного типа.
