Одним из эффектов интерференции поляризованных лучей света является хроматическая поляризация света, связанная с зависимостью всех интерференционных явлений от длины волны излучения. Она проявляется, в частности, в окрашивании интерференционной картины, возникающей при интерференции белого света.

Обычная схема получения картины хроматической поляризации света в параллельных лучах приведена на рисунке 1.3.

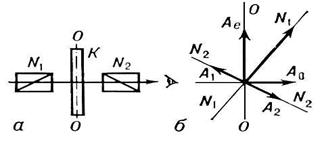

Рисунок 1.3 - Схема наблюдения интерференции поляризованных лучей

в параллельном световом потоке (N1 - поляризатор, N2 - анализатор; К - пластинка

толщиной l, вырезанная из одноосного двулучепреломляющего кристалла параллельно

его оптической оси)

В пластинке К, вырезанной из двулучепреломляющего одноосного кристалла параллельно его оптической оси ОО и установленной перпендикулярно пучку, плоскополяризованный луч разделяется на составляющую Ае с колебаниями электрического вектора, параллельными ОО (необыкновенный луч), и составляющую Ао, колебания электрического вектора которой перпендикулярны ОО (обыкновенный луч). Показатели преломления материала пластинки К для этих двух лучей (ne и no) различны, а следовательно, различны скорости их распространения в К, вследствие чего эти лучи, распространяясь по одному направлению, приобретают разность хода. Разность фаз их колебаний при выходе из К равна d=(1/l ×2pl(nо-ne), где l -толщина К, l - длина волны падающего света.

Поляризатор N1 пропускает лишь одну линейно поляризованную в направлении N1N1 составляющую исходного пучка, анализатор N2 пропускает из каждого луча только его слагающую с колебаниями, лежащими в плоскости его главного сечения N2N2. Если оптические оси анализатора и поляризатора скрещены (N1^N1), амплитуды слагающих А1 и А2 равны, а разность их фаз Dj=d+p. Они когерентны и интерферируют между собой. В зависимости от величины Dj на каком-либо участке пластинки К наблюдатель увидит этот участок тёмным, если Dj=(2n+1)p, или светлым, если Dj=2np, в монохроматическом свете и окрашенным -в белом свете. Если пластинка неоднородна по толщине или по показателю преломления, её участки, в которых эти параметры одинаковы, видны соответственно одинаково тёмными или светлыми либо одинаково окрашенными. Линии одинаковой цветности называют изохромами.

Схема для наблюдения хроматической поляризации света в сходящихся лучах показана на рисунке 1.4 Лучи разного наклона проходят в К разные пути, приобретая разности хода (различные для обыкновенного и необыкновенного лучей). По выходе из анализатора они интерферируют, давая характерные интерференционные картины, показанные на рисунке 1.5.

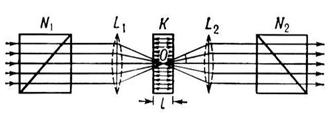

Рисунок 1.4 - Схема наблюдения хроматической поляризации в сходящихся лучах

(N1 - поляризатор, N2 - анализатор; К - пластинка толщиной l, вырезанная из одноосного двулучепреломляющего кристалла параллельно его оптической оси; L1, L2 - линзы)

Рисунок 1.5 - Интерференционные картины хроматической поляризации

в сходящихся лучах, когда оптические оси анализатора и поляризатора

скрещены (N1^N2, см. рисунок 1.4). Cрез кристаллической пластинки К

перпендикулярен (а) и параллелен (б) её оптической оси.
