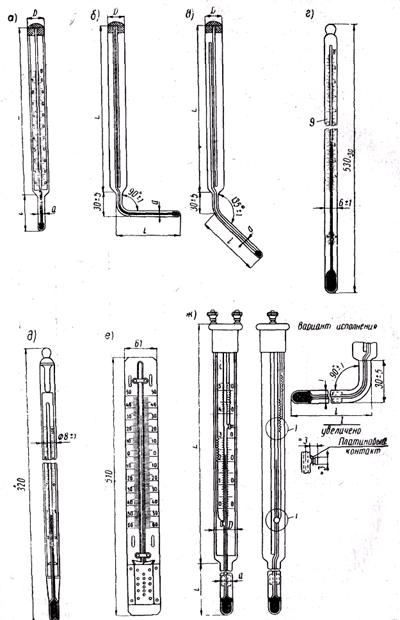

Рис 3.-2. Основные разновидности жидкостных стеклянных термо­метров:

а — технический, ртутный, с вложенной шкалой, прямой; бив — угловые; е - лабораторный, ртутный, палочный; д — то же, с вложенной шкалой; е — спиртовой, для наружного воздуха, с прикладной шкальной пластинкой; ж — ртутный, электроконтактный, с неподвижными контактами.

составляет 0,5 или 1°С и, постепенно возрастая, достигает 5 или 10°С при верхних пределах измерений 450 и 500°С.

2. Лабораторные (ГОСТ 215—57) ртутные, палочные или с вложенной шкалой (рис. 3-2, г и д), погружаемые в измеряемую среду до отсчитываемой температурной отметки, прямые, небольшого наружного диаметра (5—11 мм). Термометры по пределам измерения и цене деления шкалы подразделяются на четыре группы. Наиболее точные термометры с ценой деления шкалы 0,1°С имеют интервал измерения 50°С, например от +150 до +200°С (не выше + 350°С). Верхний предел измерения для шкал, начинающихся от 0°С, равен 500°С при цене деления шкалы 2°С.

3. Жидкостные (не ртутные) термометры (ГОСТ 9177—59) выпускаются в различном конструктивном оформлении, в том числе с прикладной шкальной пластинкой (рис. 3-2, в), для измерения температур от — 190 до + 100°С.

4. Повышенной точности и образцовые ртутные термометры с верхним пределом измерения 600°С характеризуются малой ценой деления шкалы — до 0,01°С.

5. Электроконтактные ртутные термометры с вложенной шкалой, с впаянными в капиллярную трубку контактами для разрывания (или замыкания) столбиком ртути электрической цепи. Изготовляются для измерения либо постоянной температуры контактирования (рис. 3-2,ж), либо произвольно изменяемой в пределах от 0 до 300°С (ГОСТ 9871—61).

6. Специальные термометры, в том числе максимальные (медицинские и др.), минимальные, метеорологические и другого назначения.
