Технические термометры (тип ТСП) чаще всего выполняются в конструктивной форме, показанной на рис. 7.

Неизолированную платиновую проволоку 1 диаметром 0,07 мм бифилярно наматывают на слюдяную пластинку 2 с зубчатыми краями. Бифилярная намотка необхо­дима для того, чтобы исключить появле­ние индуктивного сопротивления. Пла­стинка с намотанной на ней платиновой проволокой покрывается с двух сторон слюдяными пластинками таких же разме­ров. Все три пластинки скрепляются се­ребряной лентой 4 в пакет. К каждому концу платиновой проволоки приварива­ется подводящий провод 3 из серебра диаметром 1 мм. Подводящие провода изолируются фарфоровыми бусами 5 и присоединяются к зажимам на головке термометра. Такой чувствительный эле­мент помещают в тонкостенную алюми­ниевую трубку 6 (рис. 7), в нижней части которой расположен массивный вкладыш 7 с плоской прорезью для чув­ствительного элемента. Вкладыш улучша­ет условия теплопередачи от трубки к чувствительному элементу. Алюминие­вую трубку вместе с подводящими прово­дами помещают во внешний защитный чехол 8, выполняемый обычно из сталь­ной трубы.

Внешний вид и размеры термометров такие же, как и у термоэлектрических термометров. Длина чувст­вительного элемента во всех конструк­циях обычно не меньше 90—100 мм.

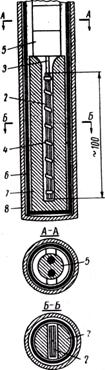

Рис. 7.

Конструктивная схема платиновых тер­мометров сопротивле­ния: а — схема бифилярной на­мотки проволоки / на слю­дяную пластинку 2; б—чув­ствительный элемент тер­мометра в арматуре

У термометров с уменьшенной тепло­вой инерцией массивный вкладыш не при­меняется и пакет из трех слюдяных пла­стин помещается между двумя пружиня­щими лепестками из тонкого (0,1 мм) дюралюминия.

Термометры малоинерционные (с по­стоянной времени менее 9 сек) имеют чув­ствительный элемент иной конструкции: платиновая проволока, намотанная на

стеклянный стержень, оплавляется стеклом и помещается во внеш­ний защитный чехол с наружным диаметром 10 мм.

У термометров, предназначенных для измерения отрицательных температур, алюминиевая трубка с чувствительным элементом заливается парафином для защиты от образования конденсата.

Термометры могут быть выполнены также двойными (с двумя электрически изолированными друг от друга чувствительными эле­ментами и с четырьмя зажимами на головке термометра).

Платиновые технические термометры сопротивления (по ГОСТ 6651—59) выпускаются трех градуировок, отличающихся величи­ной сопротивления R0 при 0°С и пределами применения:

Для измерения низких температур от 12 до 95К. (приблизи­тельно от —261 до — 178°С) применяются специальные образцовые и лабораторные термометры сопротивления (ГОСТ 12877—67). Зависимость между сопротивлением и температурой устанавли­вается в этом случае по ГОСТ 12442—66.

Технические термометры поверяют обычно в двух точках: при 0°С в ледяном термостате и приблизительно при 100°С в паровом термостате. Критериями оценки качества термометров служат зна­чения сопротивления R0 и отношения сопротивлений R100:R0
