pin

-диод может использоваться в сетевых картах и коммутаторах для волоконно-оптических кабелей. В этих приложениях pin

-диод используется как фотодиод.

В качестве фотодетектора pin

-диод работает при обратном смещении. При этом он закрыт и не пропускает ток (за исключением незначительного тока утечки Is). Фотон входит в i

-область, порождая образование электронно-дырочных пар. Носители заряда, попадая в электрическое поле ОПЗ, начинают двигаться к высоколегированным областям, создавая электрический ток, который может быть детектирован внешней цепью. Проводимость диода зависит от длины волны, интенсивности и частоты модуляции падающего излучения.

Величина обратного напряжения может достигать больших значений, при этом большее напряжение создает большее поле, которое вытягивает носители из ОПЗ i

-области более быстро.

Некоторые детекторы могут использовать эффект лавинного умножения носителей заряда.

Одним из узлов любительского трансивера является блок диапазонных полосовых фильтров (ДПФ). При изготовлении самодельного трансивера я выбрал схему ДПС с коммутацией на pin

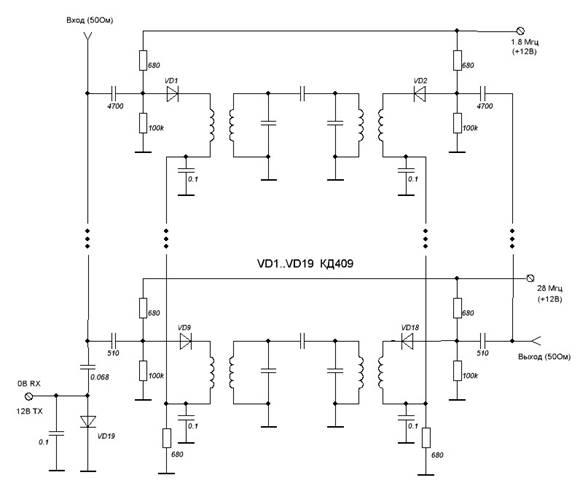

-диодах. Ниже представлена схема девятидиапазонного полосового фильтра:

Если подать напряжение +12 В на вывод 1,8 МГц, то через диоды VD1 и VD10 потечет ток около 10 мА (определяется сопротивлением 680 Ом в делителях). Сигнал с антенны через диод VD1 поступает на катушку связи, проходит полосовой фильтр 1,8 МГц и поступает на смеситель. Остальные диоды электронного переключателя VD2 .VD9 и VD11 .VD18 закрыты обратным напряжением (около +6 В), возникающим на резисторах-делителей напряжение. Эта схема позволяет обойтись только положительным напряжением.

Подобный переключатель обеспечивает развязку между отдельными полосовыми фильтрами более 50 дБ. Потери сигнала при использовании катушек диаметром 5 .8 мм составляют 8 .10 дБ. Потери можно несколько снизить, если увеличить прямой ток через диоды, использовать катушки большего диаметра или ввести усилитель высокой частоты для компенсации потерь.

Антенный переключатель выполнен на диоде VD19. При приеме напряжение на диоде равно 0 В.

Oн закрыт, и сигнал со входа проходит через один из полосовых фильтров. При передаче напряжением +12 В диод VD19 открывается и тем самым шунтирует вход. В этом случае сигнал в приемный тракт не проходит.

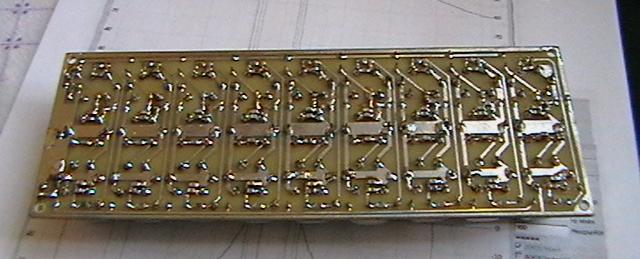

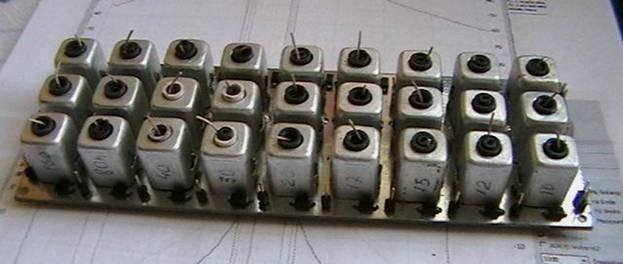

Фото готового ДПФ ниже:
