Лазер состоит из трех основных частей: активного (рабочего) вещества, резонансной системы, представляющей две параллельные пластины с нанесенными на них отражающими покрытиями, и системы возбуждения (накачки), в качестве которой обычно используется ксеноновая лампа-вспышка с источником питания (рис. 1).

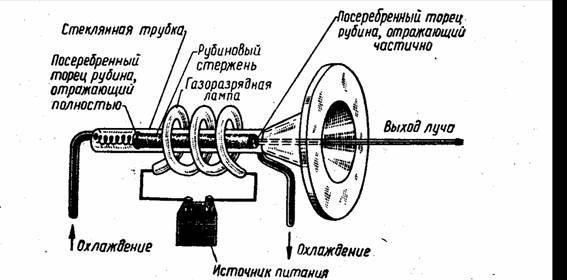

Рис 1. Схема рубинового лазера.

Рубин представляет собой окись алюминия, в которой часть атомов алюминия замещена атомами хрома (Al2O3*Cr2O3) Активным веществом служат ионы хрома Cr3+. От содержания хрома в кристалле зависит его окраска. Обычно используется бледно-розовый рубин, содержащий около 0,05% хрома. Рубиновый кристалл выращивают в специальных печах, затем полученную заготовку отжигают и обрабатывают, придавая ей форму стержня. Длина стержня колеблется от 2 до 30 см, диаметр от 0,5 до 2 см. Плоские торцовые концы делают строго параллельными, шлифуют и полируют с высокой точностью. Иногда отражающие поверхности наносят не на отдельные отражающие пластины, а непосредственно на торцы рубинового стержня. Поверхности торцов серебрят, причем поверхность одного торца делают полностью отражающей, другого — отражающей частично. Обычно коэффициент пропускания света второго торца составляет около 10—25%, но может быть и другим.

Рубиновый стержень помещают в спиральную импульсную ксеноновую лампу, витки которой охватывают его со всех сторон. Вспышка лампы длится миллисекунды. За это время лампа потребляет энергию в несколько тысяч джоулей, большая часть которой уходит на нагревание прибора. Другая, меньшая часть, в виде голубого и зеленого излучения поглощается рубином. Эта энергия и обеспечивает возбуждение ионов хрома.

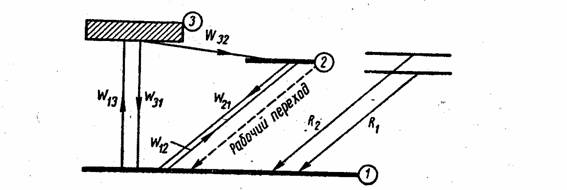

На рис. 2 представлена энергетическая диаграмма, поясняющая принцип работы рубинового лазера. Линии 1, 2, 3 соответствуют энергетическим уровням ионов хрома.

Рис 2. Схема энергетических уровней рубинового лазера.

В нормальном, невозбужденном состоянии ионы хрома находятся на нижнем уровне 1. При облучении рубина светом ксеноновой лампы, содержащим зеленую часть спектра, атомы хрома возбуждаются и переходят на верхний уровень 3, соответствующий поглощению света длиной волны 5600 А. Ширина полосы поглощения этого уровня составляет около 800 А.

С уровня 3 часть возбужденных атомов хрома снова возвращается на основной уровень 1, а часть переходит на уровень 2. Это так называемый безызлучательный переход, при котором ионы хрома отдают часть своей энергии кристаллической решетке в виде тепла. Вероятность перехода с уровня 3 на уровень 2 в 200 раз больше, а с уровня 2 на уровень 1 в 300 раз меньше, чем с уровня 3 на уровень 1. Это приводит к тому, что уровень 2 оказывается более заселенным, чем уровень 1. Иными словами, заселенность получается инверсной и создаются необходимые условия для интенсивных индуцированных переходов.

Такая система крайне неустойчива. Вероятность спонтанных переходов в любой момент времени очень велика. Первый же фотон, появившийся при спонтанном переходе, по закону индуцированного излучения выбьет из соседнего атома второй фотон, переведя излучивший атом в основное состояние. Далее эти два фотона выбьют еще два, после чего их будет четыре, и т. д. Процесс нарастает практически мгновенно. Первая волна излучения, дойдя до отражающей поверхности, повернет обратно и вызовет дальнейшее увеличение числа индуцированных переходов и интенсивности излучения. Отражение от отражающих поверхностей резонатора повторится многократно, и если потери мощности при отражении, вызываемые несовершенством отражающих покрытий, а также полупрозрачностью одного из торцов стержня, через который уже в начале генерации будет вырываться поток излучения, не будут превосходить той мощности, которую приобретает в результате начавшейся генерации формирующийся в стержне лазера луч, то генерация будет нарастать, а мощность увеличиваться до тех пор, пока большинство возбужденных частиц активного вещества (ионов хрома) не отдадут свою энергию, приобретенную в момент возбуждения. Через частично посеребренный торец стержня вырвется луч очень высокой интенсивности. Направление луча будет строго параллельно оси рубина .

Те фотоны, направление распространения которых в начале их возникновения не совпало с осью стержня, уйдут через боковые стенки стержня, не вызвав сколько-нибудь заметной генерации.

Именно многократное прохождение образованной световой волны между торцовыми стенками резонатора без какого-либо существенного отклонения от оси стержня обеспечивает лучу строгую направленность и огромную выходную мощность.
