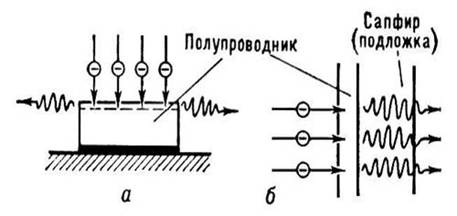

Рис. 6. Схематическое изображение полупроводниковых лазеров с электронной накачкой: а — поперечной, б — продольной.

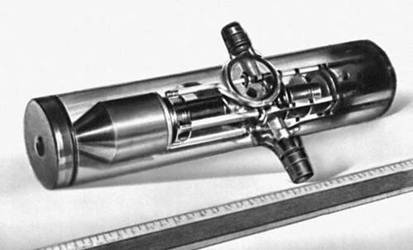

Рис. 7. Полупроводниковый лазер с электронной накачкой в отпаянной вакуумной трубке.

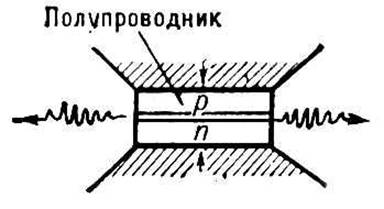

Рис. 2. Инжекционный лазер на р-n-переходе.

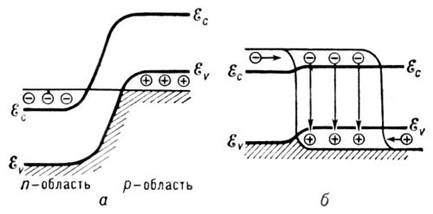

Рис. 3. Схема энергетических зон в р-n-переходе: а — при отсутствии тока; б — при сильном прямом токе; носители диффундируют в области, прилегающие к переходу, образуя с основными носителями избыточные электронно-дырочные пары.

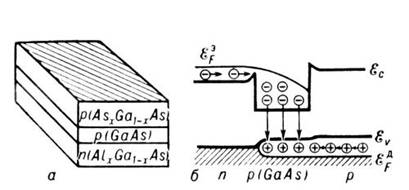

Рис. 4. а — лазер на гетеропереходе (двусторонняя гетероструктура), б — его энергетическая схема.

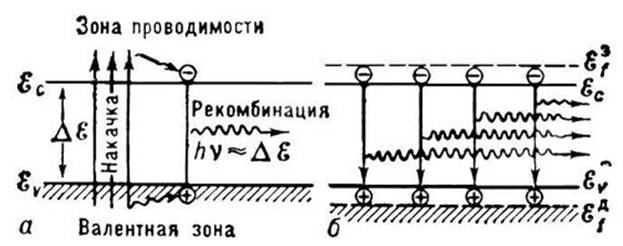

Рис. 1. Энергетические схемы: а — накачки и излучательной рекомбинации в полупроводнике; б — оптического усиления при наличии инверсии населённостей состояний вблизи краев зон — дна Ес зоны проводимости и потолка Еn валентной зоны; DЕ — ширина запрещенной зоны, и — квазиуровни Ферми для электронов проводимости и дырок.

Рис. 5. Образцы инжекционных лазеров.

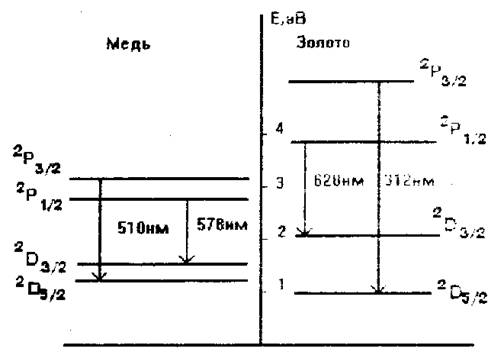

Рис. 3. Уровни энергии атомов меди и золота, участвующие в лазерной генерации.

Лазеры на парах меди работают со средней выходной мощностью до 40 Вт в импульсно периодическом режиме с длительностью импульса порядка 20 нс и с частотой повторения импульсов до 20 кГц. На сегодняшний день они являются самыми эффективными (КПД ~ 1%) лазерными источниками в зелёной области спектра. Этот относительно большой КПД связан с высокой квантовой эффективностью медного лазера ~ 55%, так и с большим сечением перехода 2р—> 2s1/2 при электронном ударе. Нами использовался малогабаритный лазер на парах меди с воздушным охлаждением типа "Фемта". Ниже приводятся некоторые технические параметры данного лазера.
