V3=0

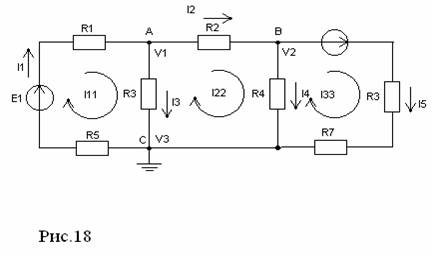

2) Задаемся положительными направлениями узловых потенциалов от базисного узла.

3) Записываем собственные и взаимные проводимости узлов, исключая базисный:

g11=0.0238+0.0416+0.0666=0.132 (Сим)

g22=0.0416+0.0555+0.0166=0.1137 (Сим)

g12=0.0416 (Сим)

4) Введем узловые токи для всех узлов, исключая базисный:

I11,I22

I11=1.1904 (A)

I22= -0.8333 (A)

Узловой ток равен алгебраической сумме токов от действия ЭДС ветвей пересекающихся в данном узле.

Если ЭДС направлено к узлу, то ЭДС записываем со знаком «+», в противном случае «-».

5) Записываем систему уравнений:

V1*g11-V2*g12=I11

V2*g22+V1*g21=I22

g12=g21=0.0416 (Сим)

V1*0.132+V2*(-0.0416)=1.1904

V2*0.1137+V1*(-0.0416)= -0,8333

V1*0.132-V2*0.0416=1.1904

-V1*(-0.0416)+V1*0.132= -0.8333

|0.132 -0.0416|

D= |-0.0416 0.132| = 0.0174-0.0174=0.0157

|1.1904 -0.0416|

D1= |-0.8333 0.132| = 0.1571+0.0346=0.1225

|0.132 1.1904|

D2= |-0.0416 -0.8333| = (-0.1099)-(-0.0495)= -0.0604

V1=D1/D= 0.125/0.0157= 7.8025

V2=D2/D= -0.0604/0.0157= -3.8471

I1=(V3-V1+E1)/(R1+R6)=42.1975/42=1.0047 (A)

I2=(V1-V2)/R2=11.6496/24=0.4854 (A)

I3=(V3-V1)/R3= -7.8025/15= -0.5201 (A)

I4=(V3-V2)/R4= 0.2137 (A)

I5=(V3-V2+E2)/(R5+R7)= 53.8471/60=0.8974 (A)
