Определение скорости детонации

Определение скорости детонации для зарядов эмульсионного ВВ диаметром 105мм длиной 4,5-5 диаметров заряда в оболочке из полимерной пленки осуществлялось при помощи скоростного фоторегистратора типа СФР-2, частотомера Ч3-34А и электрических контактных датчиков по дешифровке кадров скоростной киносъемки.

Фоторегистратор СФР-2 состоит из двух основных блоков: камеры и пульта управления .

Камера предназначена для регистрации на фотопленку быстро протекающих физических процессов. Камера может использоваться как фоторегистратор, дающий непрерывную развертку, или как лупа времени, дающая ряд последовательных фотографий изучаемого процесса.

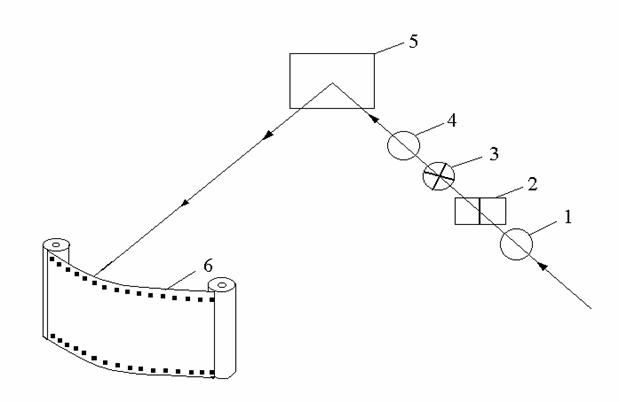

На рис.1. представлена оптическая схема камеры СФР-2.

Рис. 1. Оптическая система камеры СФР-2

1 - входной объектив

2 - щель

3 - затвор

4 - второй объектив

5 - зеркало

6 - фотопленка

Для определения скорости детонации заряд устанавливают вертикально на подставке в центре взрывной камеры. Инициирование зарядов осуществлялось шашкой прессованного тротила массой 400г утопленной в заряд. К нижнему торцу заряда прикрепляли индикаторы прохождения процесса в виде отрезков детонирующего шнура (ДШ) и шнура из баллиститного состава «эластит» диаметром 5мм, на концах которых устанавливались свинцовые пластины-свидетели.

Фоторегистратор наводят на заряд таким образом, чтобы в фокусе была наибольшая часть заряда. Для определения масштаба съемки на заряд укрепляют масштабную ленту. Установив требуемую скорость врящения зеркала, инициируют заряд. Свечение детонирующего заряда экспонирует фотопленку, образуя кривую линию.

Скорость детонации ВВ определяется путем нахождения тангенса угла наклона касательной к кривой, запечетленной на фотопленке, и умножения его на скорость вращения зеркала камеры и масштаб съемки.

D=tga×M×w, (1)

где: М - масштаб съемки;

w - скорость вращения зеркала камеры СФР-2.

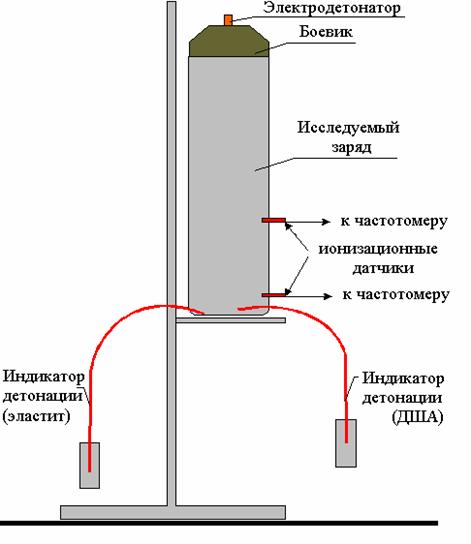

Схема проведения испытаний зарядов ЭВВ с использованием утилизируемых компонентов представлена на рис.2.

Рис. 2. Схема проведения испытаний зарядов ЭВВ.

Результаты испытаний по определению скорости детонации эмульсионного ВВ с добавкой БРТТ с различным процентным содержанием представлены в табл. 1:

Таблица 1.

Зависимость скорости детонации эмульсионного ВВ

от содержания утилизируемых компонентов

Вид утилизируемого

Компонента

Содержание,

%

Плотность,

г/см3

Состояние индикаторов детонации
