Коэффициент теплоотдачи от продуктов сгорания определяется с учетом совместного воздействия конвективного и лучистого теплового потоков в соответствующем сечении конструкции узла по значениям параметров (давление, состав и температура продуктов сгорания в ядре газового потока и в пристеночном слое) на установившемся режиме эксплуатации /13/.

Время выхода рассматриваемых конструкций на установившийся тепловой режим соизмеримо и может оказаться даже большим времени их работы при эксплуатации. В этих условиях задача определения теплового состояния в период работы сводится к расчету прогрева их под воздействием высокотемпературных продуктов сгорания /1, 2/.

Рассмотрим следующую схему корпуса камеры сгорания.

На поверхности в сечении располагается по две точки замера, расположенных в диаметрально противоположных точках периметра корпуса.

В сечении I - I корпуса сопла можно представить в виде однослойной неограниченной пластины, двухслойной - сечение II - II (Рис.1).

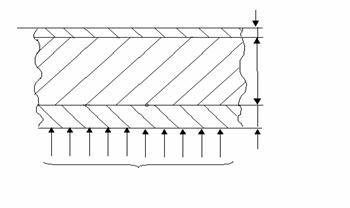

Расчетные схемы элементов конструкции представлены на рисунке2 и 3.

Обратная тепловая задача для пластины формулируется следующим образом. Требуется по замерам температуры и теплового потока к пластине (рис.2) при X = 0 найти изменения температуры и теплового потока на поверхности X = 1.

Решение обратной тепловой задачи в такой постановке целесообразно построить с использованием решения задачи Коши /3/.

В пространстве переменных задана некоторая гладкая поверхность Г. С каждой точкой связывается некоторое направление , некасательное Г.
