Для усиления и генерации колебаний СВЧ-диапазона может быть использована аномальная зависимость скорости электронов от напряженности электрического поля в некоторых полупроводниковых соединениях, прежде всего в арсениде галлия. При этом основную роль играют процессы, происходящие в объеме полупроводника, а не в p-n-переходе. Генерацию СВЧ-колебаний в однородных образцах GaAs n-типа при напряженности постоянного электрического поля выше порогового значения впервые наблюдал Дж. Ганн в 1963 г. (поэтому такие приборы называют диодами Ганна). В отечественной литературе их называют также приборами с объемной неустойчивостью или с междолинным переносом электронов, поскольку активные свойства диодов обусловлены переходом электронов из «центральной» энергетической долины в «боковую», где они характеризуются большой эффективной массой и малой подвижностью. В иностранной литературе последнему названию соответствует термин ТЭД (Transferred Electron Device).

В слабом поле подвижность электронов велика и составляет 6000–8500 см2/(Вс). При напряженности поля выше 3,5 кВ/см за счет перехода части электронов в «боковую» долину средняя дрейфовая скорость электронов уменьшается с ростом поля. Наибольшее значение модуля дифференциальной 10

подвижности на падающем участке примерно втрое ниже, чем подвижность в слабых полях. При напряженности поля выше 15–20 кВ/см средняя скорость электронов почти не зависит от поля и составляет около 107 см/с, так что отношение , а характеристика скорость–поле может быть приближенно аппроксимирована так, как показано на рис.5. Время установления отрицательной дифференциальной проводимости (ОДП) складывается из времени разогрева электронного газа в «центральной» долине (~10–12 с для GaAs), определяемого постоянной времени релаксации по энергии и времени междолинного перехода (~5-10–14 с).

Можно было бы ожидать, что наличие падающего участка характеристики в области ОДП при однородном распределении электрического поля вдоль однородно легированного образца GaAs приведет к появлению падающего участка на вольт-амперной характеристике диода, поскольку значение конвекционного тока через диод определяется как , где ; –площадь сечения; –длина образца между контактами. На этом участке диод характеризовался бы отрицательной активной проводимостью и мог бы использоваться для генерирования и усиления колебаний аналогично туннельному диоду. Однако на практике осуществление такого режима в образце полупроводникового материала с ОДП затруднено из-за неустойчивости поля и объемного заряда, флюктуация объемного заряда в этом случае приводит к нарастанию объемного заряда по закону

,

где –постоянная диэлектрической релаксации; –концентрация электронов в исходном n-GaAs. В однородном образце, к которому приложено постоянное напряжение , локальное повышение концентрации электронов приводит к появлению отрицательно заряженного слоя (рис. 6), перемещающегося вдоль образца от катода к аноду.

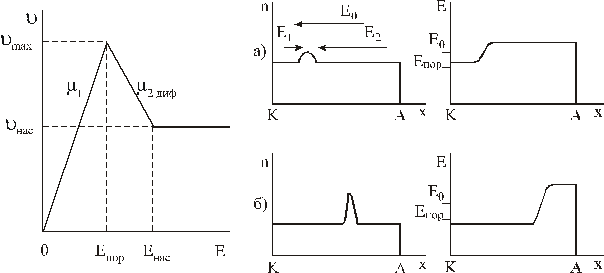

Рис.5. Аппроксимированная зависимость дрейфовой скорости электронов от напряженности электрического поля для GaAs.

Рис.6. К пояснению процесса формирования слоя накопления в однородно легированном GaAs.
