Под катодом понимается контакт к образцу, на который подан отрицательный потенциал. Возникающие при этом внутренние электрические поля и накладываются на постоянное поле , увеличивая напряженность поля справа от слоя и уменьшая ее слева (рис.6, а). Скорость электронов справа от слоя уменьшается, а слева – возрастает. Это приводит к дальнейшему нарастанию движущегося слоя накопления и к соответствующему перераспределению поля в образце (рис.6, б). Обычно слой объемного заряда зарождается у катода, так как вблизи катодного омического контакта имеется область с повышенной концентрацией электронов и малой напряженностью электрического поля. Флюктуации, возникающие вблизи анодного контакта, вследствие движения электронов к аноду не успевают развиться.

Однако такое распределение электрического поля неустойчиво и при наличии в образце неоднородности в виде скачков концентрации, подвижности или температуры может преобразоваться в так называемый домен сильного поля. Напряженность электрического поля связана с концентрацией электронов уравнением Пуассона, которое для одномерного случая имеет вид

(18)

Повышение электрического поля в части образца будет сопровождаться появлением на границах этого участка объемного заряда, отрицательного со стороны катода и положительного со стороны анода (рис.7, а). При этом скорость электронов внутри участка падает в соответствии с рис.5. Электроны со стороны катода будут догонять электроны внутри этого участка, за счет чего увеличивается отрицательный заряд и образуется обогащенный электронами слой. Электроны со стороны анода будут уходить вперед, за счет чего увеличивается положительный заряд и образуется обедненный слой, в котором . Это приводит к дальнейшему увеличению поля в области флюктуации по мере движения заряда к аноду и к возрастанию протяженности дипольной области объемного заряда. Если напряжение, приложенное к диоду, поддерживается постоянным, то с ростом дипольного домена поле вне его будет уменьшаться (рис.7, б). Нарастание поля в домене прекратится, когда его скорость сравняется со скоростью электронов вне домена. Очевидно, что . Напряженность электрического поля вне домена (рис.7, в) будет ниже пороговой напряженности , из-за чего становится невозможным междолинный переход электронов вне домена и образование другого домена вплоть до исчезновения сформировавшегося ранее на аноде. После образования стабильного домена сильного поля в течение времени его движения от катода к аноду ток через диод остается постоянным.

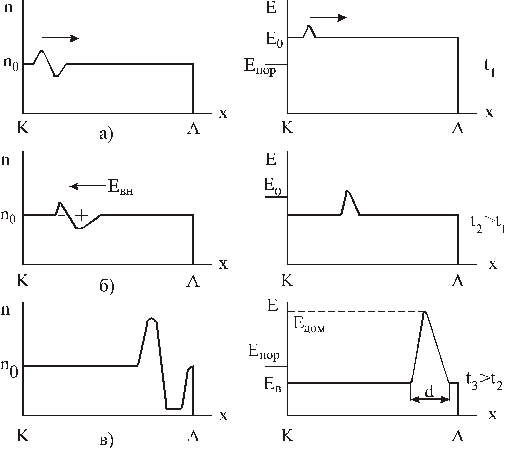

Рис.7. К пояснению процесса формирования дипольного домена.

После того как домен исчезнет на аноде, напряженность поля в образце повышается, а когда она достигнет значения , начинается образование нового домена. При этом ток достигает максимального значения, равного (рис.8, в)

(19)

Такой режим работы диода Ганна называют пролетным режимом. В пролетном режиме ток через диод представляет собой импульсы, следующие с периодом . Диод генерирует СВЧ-колебания с пролетной частотой , определяемой в основном длиной образца и слабо зависящей от нагрузки (именно такие колебания наблюдал Ганн при исследовании образцов из GaAs и InР).
