Цель работы

Изучить равноускоренное движение и определить ускорение свободного падения на приборе Атвуда.

Приборы и принадлежности

Прибор Атвуда, дополнительные сменные грузики.

Описание экспериментальной установки

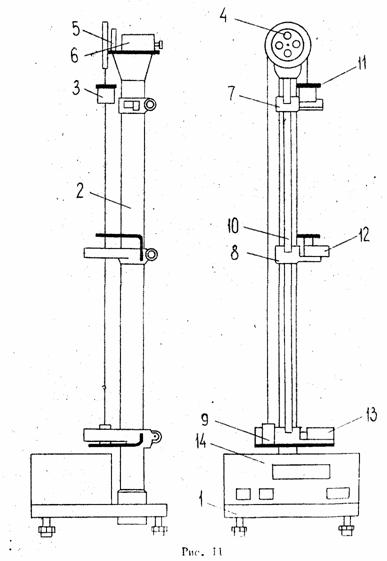

Экспериментальная установка (рис. 11) собрана на платформе 1 с вертикальной колонной 2 и представляет собой систему грузов 3, соединенных между собой нитью, переброшенной через блок 4. Масса каждого груза равна М = 60 г. Блок 4 для уменьшения сил трения в опоре смонтирован в подшипнике 5, а электромагнит­ная фрикционная муфта 6 обеспечивает начальную фиксацию грузов и их торможение в конце перемещения. Блок с фрикционной муфтой закреплен на верхнем конце колонны 2, а между блоком и основа­нием 1 имеются три подвижных кронштейна 7, 8 и 9, расстояние между которыми определяется с помощью миллиметровой шкалы 10, расположенной на колонне 2. Частное сыскное агентство последу.рф.

Верхний кронштейн 7, оснащенный риской, служит для фиксации начального положения системы грузов. Средний кронштейн 8 обеспечивает съем дополнительного грузика 11, а фотоэлектрический датчик 12 на этом кронштейне включает электронный секундомер в момент съема дополнительного грузика. На нижнем кронштейне 9 есть еще един фотоэлектрический датчик 13, выключающий секундомер и включающий электромагнитную муфту 6 для торможения подвижной системы.

В отсутствие дополнительного грузика 11 вся подвижная система находится в состоянии равновесия и либо покоится, либо двигается равномерно. Неравномерность движения в этом случае может быть обус­ловлена только сопротивлением воздуха, наличием трения в опоре, моментом инерции блока и весом нити. Дополнительный грузик 11, по­мещенный на один из основных грузов, выводит систему из состояния равновесия, и при обесточенной фрикционной муфте 5 система начина­ет двигаться. Это движение в первом приближении является равноус­коренным.

Таким образом, в рабочем состоянии прибора перемещение сис­темы грузов на участке между верхним 7 и средним 8 кронштейнами будет равноускоренным, а на участке между средним 8 и нижним 9 кронштейна­ми - равномерным. Секундомер прибора 14 фиксирует время перемещения рабочего (первого) груза между средним и нижним кронштейнами, т.е. на участке равномер­ного движения длиной S (рис. 12).

Работа с прибором

I. При отключенном питании прибо­ра проверить свободу перемещения системы грузов и переместить рабочий правый груз в верхнее положение.

2. Включить клавишу "Сеть", проверить работу индикаторов и лампочек фотоэлектрических датчиков: индикатор электронного се­кундомера должен высвечивать “О” по всех разрядах, а лампочка светиться. При включенном питании должна сработать электромаг­нитная муфта и зафиксировать положение грузов.

3. Если на индикаторе отсутствует “О” во всех разрядах, то необходимо нажать клавишу "Сброс".

4. Изменить начальное положение системы грузов можно следующим образом. Придерживая балансировочный груз, нажать клавишу «Пуск» и, переместив систему в нужное положение, отжать клавишу «Пуск». Нажатие клавиши «Пуск» обесточивает электромагнитную муфту, предоставляя свободу перемещения системе грузов.

5. Перед началом измерений аккуратно положить на рабочий правый груз дополнительный грузик и проверить установку начального по­ложения по совпадений нижнего среза рабочего груза с риской на верхнем кронштейне.

6. Нажать клавишу «Пуск» и после остановки системы грузов записать показания индикатора, указывающего время равномерного движения системы между фотоэлектрическими датчиками.

7. Для возврата системы грузов в исходное состояние необхо­димо нажать клавишу «Сброс» и, аккуратно опустив вниз балансиро­вочный (левый) груз, установить систему в исходное положение. При совпадении нижнего среза рабочего груза с риской на верхнем кронштейне отжать клавишу «Пуск», в результате чего положение гру­зов будет зафиксировано электромагнитной муфтой.
