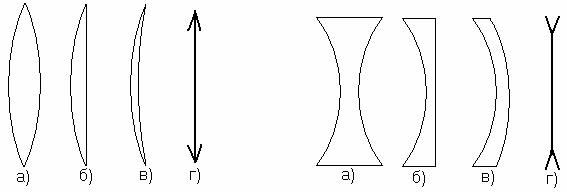

Выпуклые линзы бывают (рис. 15): двояковыпуклые (а), плосковыпуклые (б), вогнуто-выпуклые (в). Схематически тонкие собирающие линзы изображены на рис. 15, г.

Вогнутые линзы бывают (рис. 16): двояковогнутые

(а), плосковогнутые (б), выпукло-вогнутые (в). Схематическое изображение рассеивающих тонких линз приведено на рис. 16, г. Обычно путают названия линз вогнуто-выпуклой и выпукло-вогнутой. Чтобы этого избежать, надо хорошо себе представить, что линза, изображенная на рис. 15, в, выпуклая (середина толще краев), а изображенная на рис. 16, в – вогнутая (середина тоньше краев). Первое же слово в названии обозначает одну из ограничивающих поверхностей, а не выпуклость или вогнутые линзы.

Рис.15. Рис.16.

Изображение точки S в линзе будет точка пересечения всех преломленных лучей или их продолжений. В первом случае изображение действительное, во втором – мнимое. Как всегда, чтобы найти точку пересечения всех лучей, достаточно построить любые два. Мы можем это сделать, пользуясь вторым законом преломления. Для этого надо измерить угол падения произвольного луча, сосчитать по формуле (2) угол преломления, построить преломленный луч, который под каким-то углом упадет на другую грань линзы. Измерив этот угол падения, надо вычислить по формуле (2) новый угол преломления и построить выходящий луч. Как видите, работа достаточно трудоемкая, поэтому обычно ее избегают. По известным свойствам линз можно построить три луча без всяких вычислений. Луч, падающий параллельно какой-либо оптической оси, после двойного преломления пройдет через действительный фокус или его продолжения пройдет через мнимый фокус. По закону обратимости луч, падающий по направлению на соответствующий фокус, после двойного преломления выйдет параллельно определенной оптической оси. Наконец, через оптический центр линзы луч пройдет, не отклоняясь.

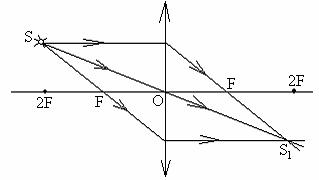

На рис. 17 построено изображения точки S в собирающей линзе, на рис. 18 – в рассеивающей. При таких построениях изображают главную оптическую ось и на ней показывают фокусные расстояния F (расстояния от главных фокусов или от фокальных плоскостей до оптического центра линзы) и двойные фокусные расстояния (для собирающих линз). Затем ищут точку пересечения преломленных лучей (или их продолжений), используя любые два из вышеперечисленных.

Обычно вызывает затруднение построение изображения точки, расположенной на главной оптической оси. Для такого построения нужно взять любой луч, который будет параллелен какой-то побочной оптической оси (пунктир на рис. 19). После двойного преломления он пройдет через побочный фокус, который лежит в точке пересечения этой побочной оси и фокальной плоскости. В качестве второго луча удобно использовать луч, идущий без преломления вдоль главной оптической оси.

Рис.17. Рис.18.

Рис.19.
