В отсутствие внешнего электрического поля элект­роны проводимости и дырки движутся хаотически. При включении поля на хаотическое движение наклады­вается упорядоченное движение: электронов против поля и дырок — в направлении поля. Оба движения — и дырок, и электронов — приводят к переносу заряда вдоль кристалла. Следовательно, собственная электропроводность обусловливается как бы носителями заря­да двух знаков— отрицательными электронами и по­ложительными дырками.

Собственная проводимость наблюдается во всех безисключения полупроводниках при достаточно высокой температуре.

Примесная проводимость.

Этот вид проводимости возникает, если некоторые атомы данного полупровод­ника

Рис.4 заменить в узлах кри­сталлической решетки атома­ми, валентность которых отли­чается на единицу от валент­ности основных атомов. На рис. 4 условно изображена решетка германия с приме­сью 5-валентных атомов фос­фора. Для образования ковалентных связей с соседями атому фосфора достаточно четырех электронов. Следова­тельно, пятый валентный электрон оказывается как бы лишним и легко отщепляется

от атома за счет энергии теплового движения, об­разуя странствующий свободный электрон. В отличие от рассмотренного раньше случая образование свободного электрона не сопровождается нарушением ковалентных связей, т. е. образованием дырки. Хотя в окре­стности атома примеси возникает избыточный положи­тельный заряд, но он связан с этим атомом и переме­щаться по решетке не может. Благодаря этому заряду атом примеси может захватить приблизившийся к нему электрон, но связь захваченного электрона с атомом бу­дет непрочной и легко нарушается вновь за счет тепло­вых колебаний решетки.

Таким образом, в полупроводнике с 5-валентной примесью имеется только один вид носителей тока — электроны. Соответственно говорят, что такой полупро­водник обладает электронной проводимостью или яв­ляется полупроводником n-типа (от слова negativ — отрицательный). Атомы примеси, поставляющие элек­троны проводимости, называются д о н о р а м и.

Примеси искажают поле решетки, что приводит к возникновению на энергетической схеме так называе­мых локальных уровней, расположенных в запрещен­ной зоне кристалла (рис. 5). Любой уровень валент­ной зоны или зоны проводимости может быть занят электроном, находящимся в любом месте кристалла.

Рис.5

Энергию, соответствующую локальному уровню, элек­трон может иметь, лишь находясь вблизи атома примеси, вызвавшего появление этого уровня. Следова­тельно, электрон, занимающий примесный уровень, ло­кализован вблизи атома примеси.

Если донорные уровни расположены недалеко от потолка валентной зоны, они не могут существенно повлиять на электрические свойства кристалла. Иначе обстоит дело, когда расстояние таких уровней от дна зоны проводимости гораздо меньше, чем ширина за­прещенной зоны, В этом случае энергия теплового дви­жения даже при обычных температурах оказывается достаточной для того, чтобы перевести электрон с донорного уровня в зону проводимости. На рис. 4 этому процессу соответствует отщепление пятого валент­ного электрона от атома примеси. Захвату свободного электрона атомом примеси соответствует на рис. 5 переход электрона из зоны проводимости на один из донорных уровней.

Уровень Ферми в полупроводнике n-типа лежит между донорными уровнями и дном зоны проводи­мости, при невысоких температурах — приблизительно посредине между ними (рис. 5).

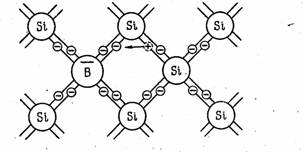

На рис. 6 условно изображена решетка кремния с примесью 3-валентных атомов бора. Трех валентных электронов атома бора недостаточно для образования

Рис.6

связей со всеми четырьмя соседями. Поэтому одна из связей окажется неукомплектованной и будет представ­лять собой место, способное захватить электрон. При переходе на это место электрона одной из соседних пар возникнет дырка, которая будет кочевать по кристаллу. Вблизи атома примеси возникнет избыточный отрица­тельный заряд, но он будет связан с данным атомом и не может стать носителем тока. Таким образом, в полупро­воднике с 3-валентной примесью возникают носители тока только одного вида — дырки. Проводимость в этом случае называется дырочной, а о полупроводнике гово­рят, что он принадлежит к p-типу (от слова positiv — по­ложительный). Примеси, вызывающие возникновение дырок, называются акцепторными.
