Таким образом, если одно из мест контактирования термо­пары, составленной из термо­электродов а и Ь, выдерживать при постоянной температуре (Т2 = const), то термоЭДС ее Еab(T1) будет зависеть только от температуры Т1. Следовательно, проградуировав ее, т. е. построив зависимость термоЭДС термопары от температуры Т1 (рабочего конца) и выдерживая посто­янной тем­пературу Т2 (свободного конца), можно в дальнейшем по величи­не измеренной термоЭДС определить температуру рабочего спая. Обычно градуировку термопары производят при температуре сво­бодных концов Т2 = 273,75 К (0°С)

Следует отметить, что рассматриваемый термоэлектриче­ский эффект обладает и обрат­ным свойством, заключающимся в том, что если в такую цепь (см. рис.6) извне подать электри­ческий ток, то в зависимости от направления тока один из спаев будет на­греваться, а другой охлаждаться (эффект Пельтье).

Для измерения термоЭДС в цепь термопары включается измерительный прибор (милли­вольтметр, потенциометр и т.п.) по одной из двух схем (рис.10).

Подключение измерительного прибора в контур термопары по обеим схемам (рис.7а, б) одинаково правомочно. Влияние третьего проводника с не оказывается при равенстве температур 2 и 3 (см. рис. 10, а) или 3 и 4 (см. рис. 10, б).

Рис. 10. Схемы включения измерительного прибора в цепь термоэлектрического пре­образователя

Если температура свободных концов отлична от нуля, то по­казания приборов будут отличаться от градуировочной. Введение поправки на температуру свободных концов может производиться следующими спо­собами:

1) применением удлиняющих термоэлектродных проводов, изготовленных из материалов, имеющих термоэлектрическую характеристику, совпадающую с характеристикой исполь­зуемого термоэлектрического преобразователя в интервале температур от 0 до 100 - 200° С, включенных таким образом, что паразитные термоЭДС, образующиеся в местах контактирования включены встречно и равны по величине;

2) применением компенсирующего моста (рис.8) для автоматического введения поправки (ко­робка холодных спаев), который представляет собой неравновесный мост (см.рис.8) с по­стоянными манганиновыми резисторами R1, R2, R3 и медным резистором Rm, находящимся в равновесии при 0° С, при отклонении темпе­ратуры свободных концов возникающий раз­баланс моста Uab компенсирует возможное снижение измеряемой термоЭДС;

3) применением специального медного сопротивления в автоматических потенциометрах;

4) термостатированием свободных концов при постоянной температуре 0° С или (50±0,5) °С.

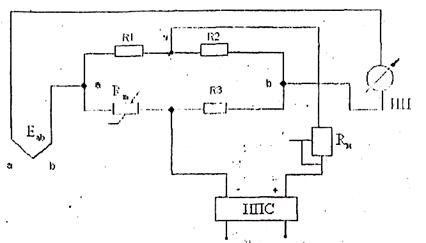

Рис.8. Схема автоматической компенсации температуры свободных концов

МАТЕРИАЛЫ ТЕРМОПАР И ИХ КОНСТРУКЦИЯ

К материалам термоэлектродов предъявляется ряд требо­ваний:

а) однозначная и по возможности близкая к линейной зависимость термоЭДС от темпера­туры;

б) жаростойкость и механическая прочность с целью измерения высоких температур;

в) химическая инертность;
